Tekniske oplysninger baseret på data oplyst af producenten.

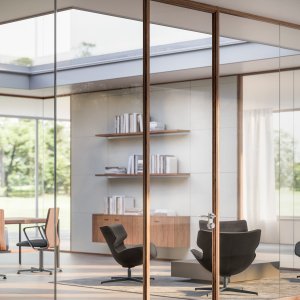

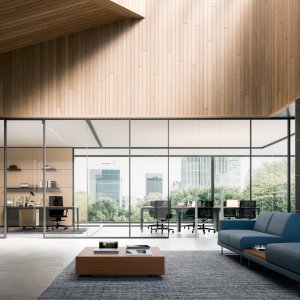

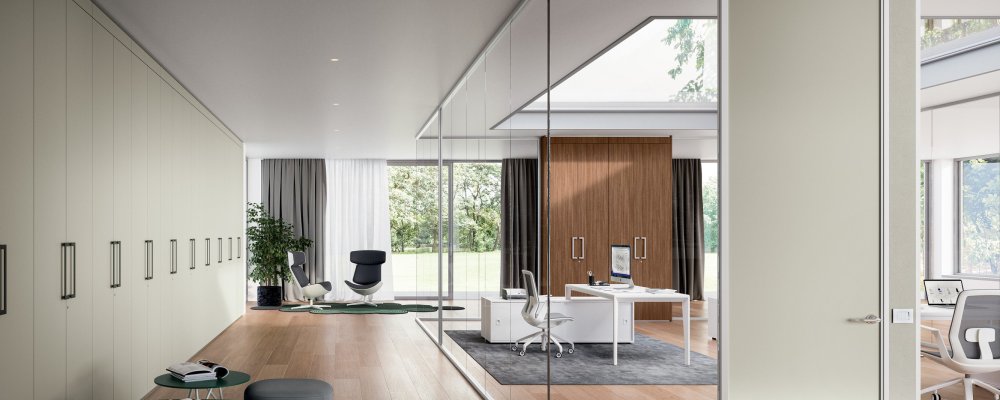

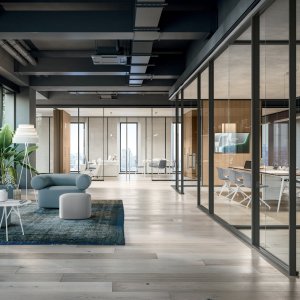

System: monolitisk glasvæg M1-M2-M3, rumhøje indervægge, glasfyldte eller delvist lukkede
Producent: Quadrifoglio Group (Mansuè, Treviso, Italien)
Design: Quadrifoglio Group

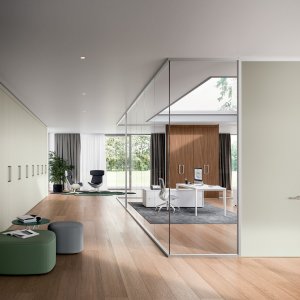

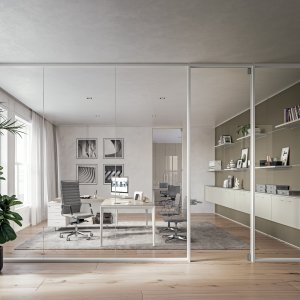

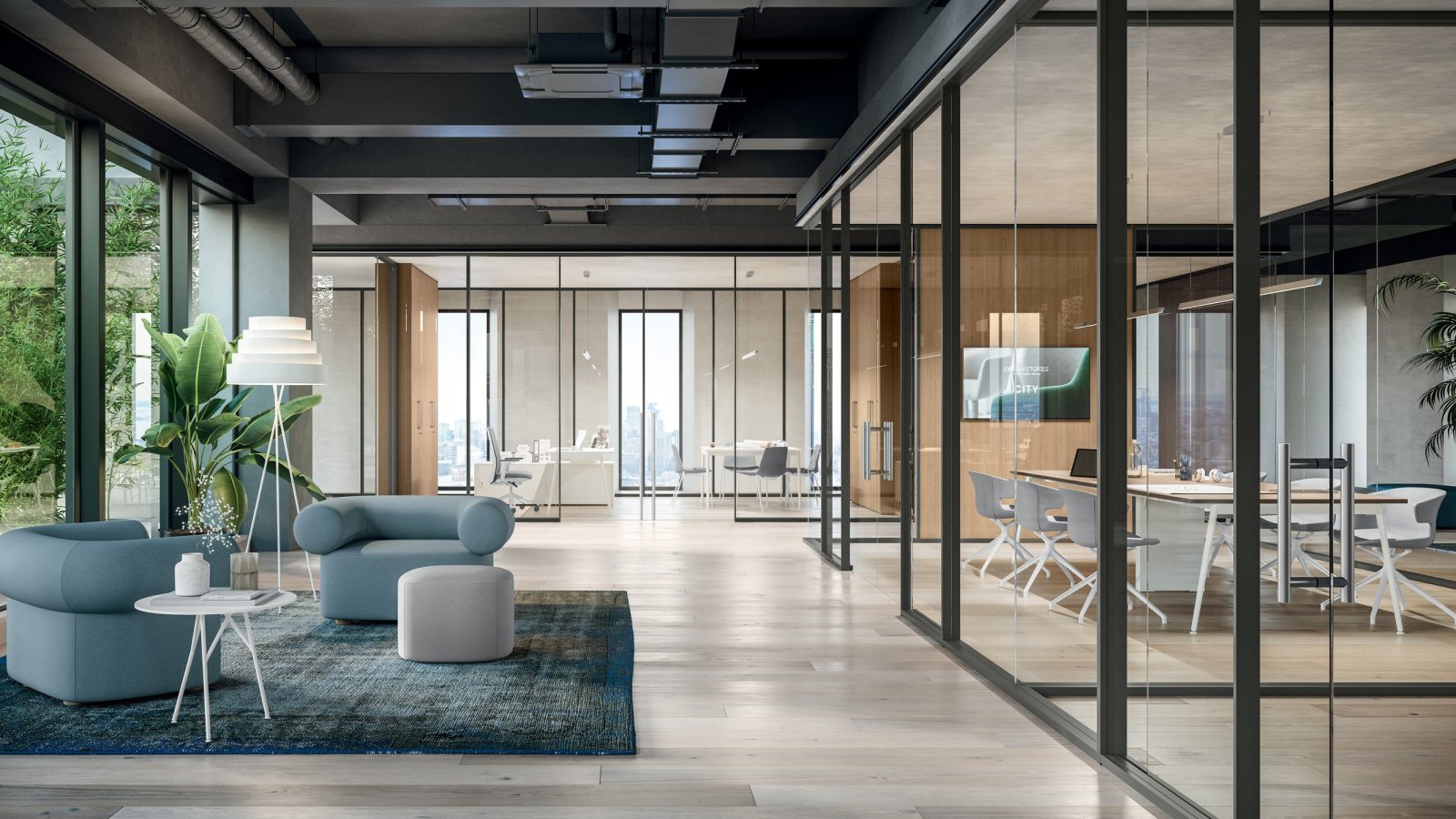

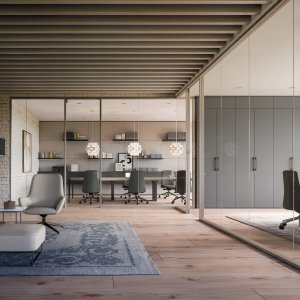

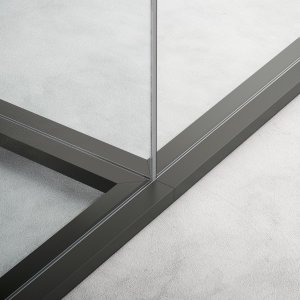

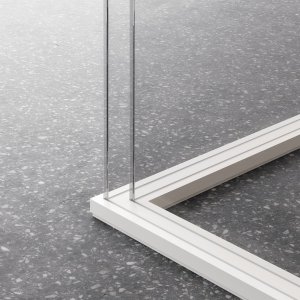

Tre familier efter profilsnit: M1 profil 100 × 40 mm ét lag glas · M2 profil 100 × 40 mm to lag glas · M3 profil 55 × 40 mm ét lag glas
Højder: fra 2100 til 3340 mm
Profiler: ekstruderet aluminium på 1,5 mm, anodiseret, lakeret efter ønske; tætte pakninger mod støvophobning; nederst en anordning der justerer glassets højde med op til ±15 mm; glaslister på de vandrette profiler mod utilsigtet nedfald

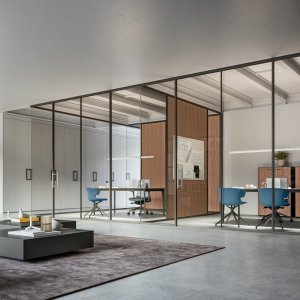

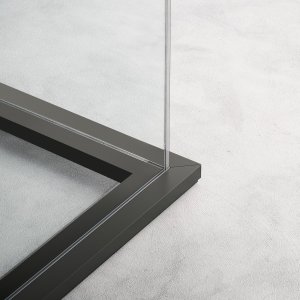

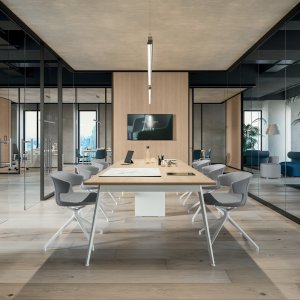

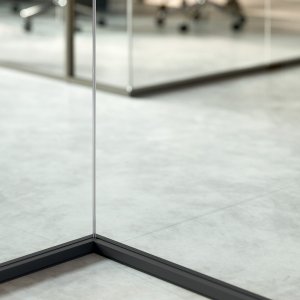

Moduler: start og afslutning i glas eller panel, mellemmoduler, fast 90°-hjørne, knudepunkter i to, tre og fire retninger (firevejs med rundprofil), overgangsmodul træ/glas, teknisk modul med stikkontakter
Maksimal vægt pr. løbende meter (H 3340 mm, glas 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

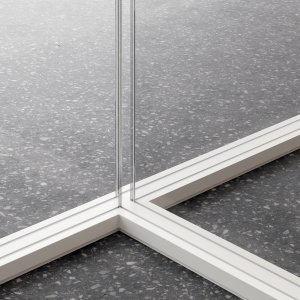

Glas: hærdet 10 og 12 mm klart eller satineret; lamineret 10,38 og 12,38 mm (PVB 0,38); akustisk lamineret 10,76 og 12,76 mm (PVB 0,76), også satineret; transparente pakninger der samler ruderne i ubrudt flugt

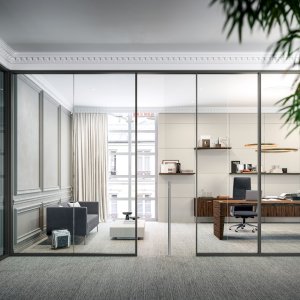

Lukkede paneler: melamin som standard, lakerede eller finerede. På M1 og M2 kan de to sider af samme modul have forskellige finisher; på M3 er finishen ens på begge sider

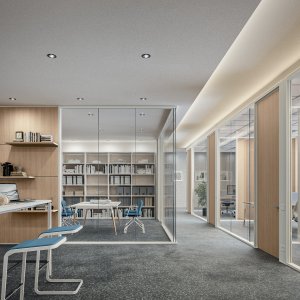

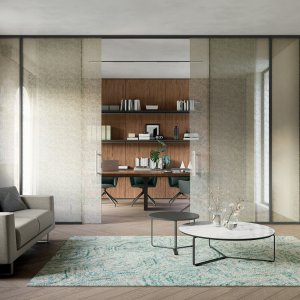

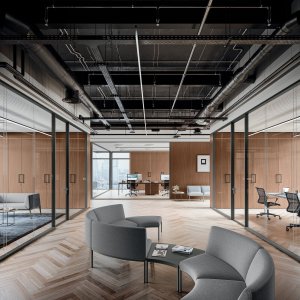

Døre: lukkede fløjdøre på 40 mm med 2 mm slagfast kant; fløjdøre i hærdet glas 10 mm; indrammede glasdøre (6 mm rude i ramme 40 × 15 mm); skydedøre i hærdet glas 10 mm, enkelte 100-200 cm eller dobbelte 200-400 cm med dæmpet bremse ved både åbning og lukning (bremse kan ikke kombineres med profil M3). Tre pivothængsler pr. fløj, åbning op til 180°
Oplyst tilgængelighed: fri passage 875 mm ved fløjdør åbnet 90° og 837 mm ved enkelte skydedøre; greb i ca. 900 mm højde over gulv (±50)
Tilbehør: automatisk faldliste for bedre lyd- og støvtætning (ikke på glasdøre med poleret kant og ikke på tæppe), ventilationsrist på lukkede døre, elektrisk oplukker 10-24 V med fast knop og fri greb til nødudgang

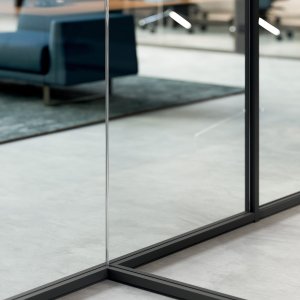

Selvbærende væg: mulig med overramme 100 × 30 mm, uafhængig af loftet; hjørner og knudepunkter skal være strukturelle aluminiumsprofiler; projektet gennemgås af teknisk afdeling inden bestilling

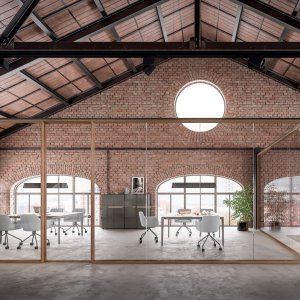

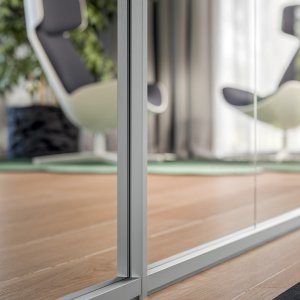

Finisher: anodiseret aluminium mat satineret, RAL efter valg, Guld, Bronze, Corten, Skyggegrå; profiler kan også beklædes med 0,6 mm forbundet materiale med polyuretanlim, slibes og lakeres med vandbaseret akryl; træsorterne grå elm og amerikansk valnød
Oplyste prøvninger: blødt stød med 50, 3, 1 og 0,5 kg (UNI 10880:2000 pkt. 5.1-5.4); luftlydisolation efter UNI EN ISO 10140-2:2010 og UNI EN ISO 717-1:2013 — M1 Rw 33 til 38 dB, M2 36 til 42 dB, M3 33 til 38 dB; paneler med bærelag i Euroklasse B-s1,d0 (EN 13501-1) efter ønske
Bæredygtighed og ledelsessystemer: paneler af 100% genanvendt træ, CATAS Quality Award CARB, harpikser uden SVHC-stoffer; UNI EN ISO 9001:2015, 14001:2015 og 45001:2018; FSC og Pannello Ecologico
